Materiales de Contacto

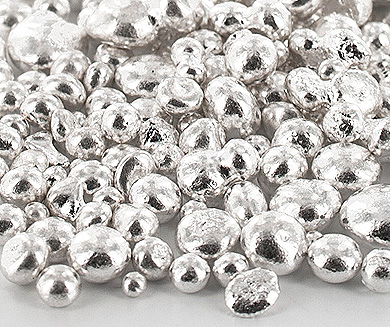

Ag fina
Propiedades:
- Máxima conductividad eléctrica y térmica.
- Baja resistencia de contacto.
- Resistencia a la oxidación.
- Baja resistencia a la soldadura con altas corrientes de trabajo.
- Resistencia limitada a la erosión por arco.
- Afinidad a la formación de sulfuro.
- Tendencia a la migración de materiales en aplicaciones de corriente continua.
- Muy buena formabilidad.
Aplicaciones:
- Relés
- Pulsadores.
- Interruptores.
- Dispositivos para control de circuitos.
- Interruptores auxiliares de potencia.
AgNiO.15
Propiedades:
- Resistencia a la erosión por arco ligeramente superior a la plata fina.
- Resistencia mecánica ligeramente superior a la plata fina.
- Baja resistencia de contacto.
- Mayor resistencia al desgaste que la Ag.
- Resistencia a la soldadura superior a la Ag pero inferior a la AgNi.
- Muy buena formabilidad.
Aplicaciones:
- Relés
- Pulsadores.
- Interruptores.
- Dispositivos para control de circuitos.
- Interruptores auxiliares de potencia.

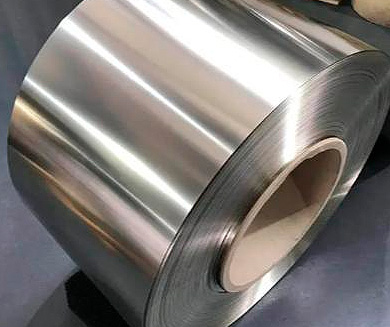

AgCu3
Propiedades:
- Resistencia a la erosión por arco superior a la de la plata fina.
- Menor tendencia a la transferencia de material
- Mayor resistencia mecánica.
- Buena moldeabilidad.
Aplicaciones:
- Relés
- Interruptores.
- Aplicaciones de conmutación.

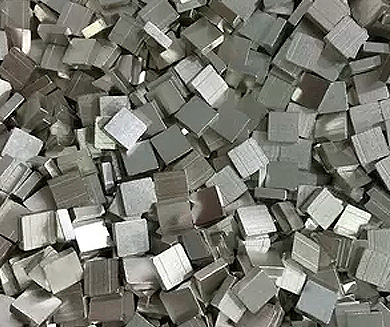

Ag/Ni10 – Ag/Ni15 – Ag/Ni20
Propiedades:
- Baja resistencia de contacto (casi constante durante toda la vida útil) para bajos contenidos de Ni.
- Resistente a la soldadura para intensidades de hasta 100 A.
- Buenas propiedades de movilidad del arco.
- Buenas propiedades de migración y extinción del arco.
- Baja erosión del arco para una corriente de conmutación hasta 100 A
- Arco no conductor.
- Baja resistencia de contacto.
- Alta conductividad eléctrica y térmica.
- Mayor resistencia mecánica.
- Buena conformabilidad.
Aplicaciones:
- Relés.
- Interruptores para aplicaciones domésticas.
- Interruptores auxiliares.
- Contactores de corrientes de conmutación de hasta 100 A.
- Disyuntores en miniatura, disyuntores (combinación asimétrica con AgC).
- Relés de automoción.
- Contactos principales para disyuntores de aire.

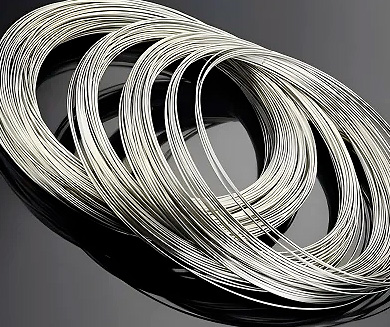

Ag/SnO2 8 - Ag/SnO2 10 - Ag/SnO2 12
Propiedades:
- Las mejores propiedades anti soldadura de todas las variantes de óxido metálico de plata.
- La tasa de erosión más baja de todos los materiales de óxido metálico de plata para corrientes superiores a 100 A
- Significativamente menor migración de material en comparación con Ag/CdO y Ag/ZnO.
- Baja resistencia de contacto comparable a la de otros óxidos metálicos de plata.
- Excelentes propiedades de extinción de arcos.
- Conforme a las normativas RoHS + ELV.
Aplicaciones:
- Contactores.
- Relés de automoción.
- Relés de protección de línea eléctrica.
- Disyuntores diferenciales, disyuntores en miniatura.
- Interruptores para aplicaciones domésticas, interruptores principales.
- Disyuntores hasta corrientes de conmutación.

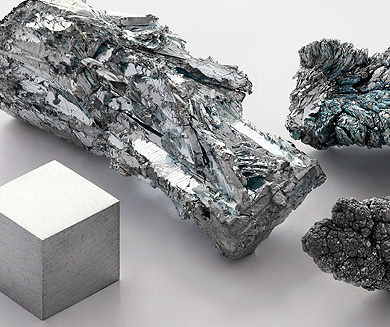

Ag/ZnO 8 - Ag/ZnO 10
Propiedades:
- Buen rendimiento eléctrico.
- Alta resistencia a la soldadura y a la erosión por arco.
- Baja resistencia de contacto (comparable a la de otros óxidos metálicos de plata).
- Baja erosión en pequeños disyuntores limitadores de corriente y disyuntores de protección de motores.
- Sin componentes tóxicos ni cancerígenos
Aplicaciones:
- Interruptores automáticos limitadores de corriente (Disyuntores)
- Interruptor diferencial.
- Disyuntor de protección del motor.
- Relés de uso general.
- Pequeños contactores.
AgPd30
Propiedades:
- Resistente a entornos con azufre.
- Mayor resistencia a la erosión por arco para AgPd30
Aplicaciones:
- Relés.
- Interruptores.
- Pulsadores.
- Contactos deslizantes.

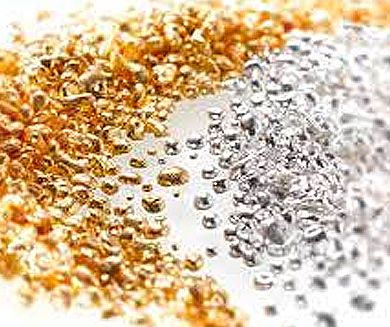

AgCuNi (Argodur 27)
Propiedades:
- Propiedades similares a AgCu3.
- Resistencia a la erosión por arco superior a la de la plata fina.
- Buenas propiedades de conmutación a temperaturas elevadas.
Aplicaciones:
- Relés
- Interruptores.
- Aplicaciones de conmutación.

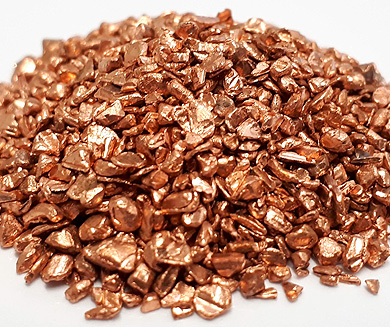

Cobre
Propiedades:
- Alta conductividad eléctrica.
- Alta conductividad térmica.
- Resistencia a la corrosión.
- Buena ductilidad.
Aplicaciones:
- Normalmente utilizado como material soporte en contactos bimetálicos y trimetálicos.
