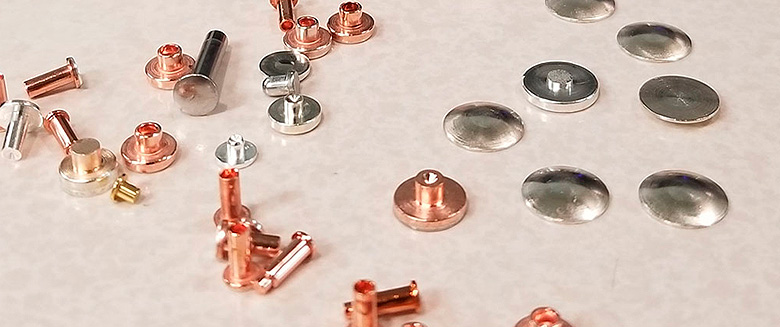

Contactos Eléctricos

Fabricamos contactos eléctricos sólidos, bimetálicos y trimetálicos de diferentes materiales y dimensiones bajo plano de cliente.

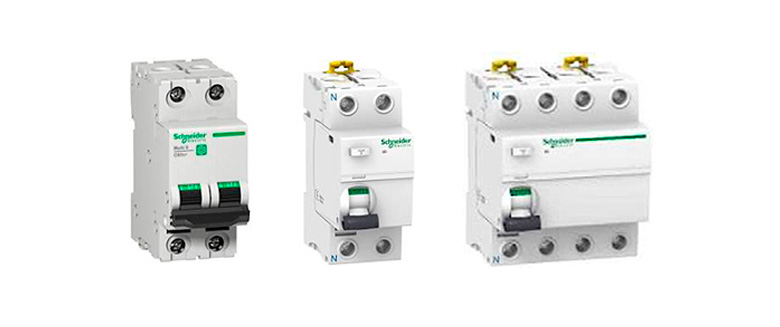

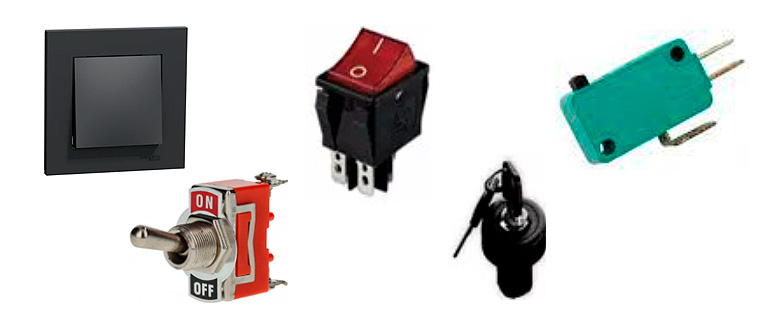

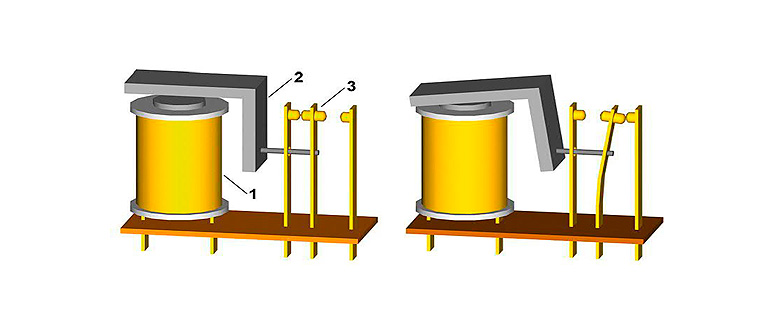

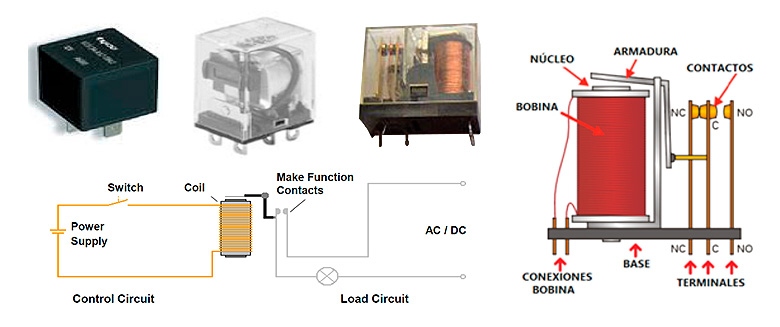

Principalmente se utilizan en relés de conmutación e interruptores para la medición y el control de la electricidad.

Ejemplo de aleaciones utilizadas:
Ag fina, AgCu3 / Argodur 27, AgNi0,15 / AgNi10 / AgNi15 / AgNi20, AgSnO2 8 / AgSnO2 10 / AgSnO2 12, AgZnO 8 / AgZnO 10 y Cobre.
Más información sobre las aleaciones

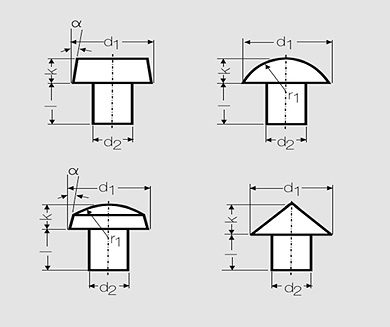

Contactos Sólidos

- Elementos fabricados con un solo material.
- Se fabrican partiendo de un alambre mediante un proceso automático, por medio de máquinas especiales.

Dimensiones	Rangos (mm)
d₁: diámetro de cabeza	0,9 ÷ 12,0
k: altura de cabeza	0,3 ÷ 2,5
l: longitud de espiga	0,4 ÷ 10,0
d₂: diámetro de espiga	0,6 ÷ 5,0
r₁: radio de la cabeza	1,5 ÷ 100
α: ángulo de la cabeza	0º ÷ 15º

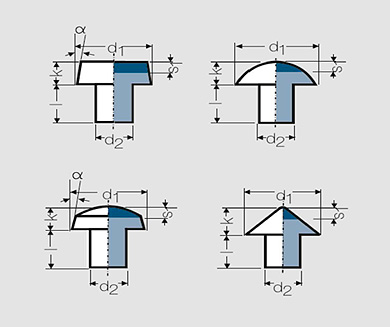

Contactos Bimetálicos

- Fabricados con dos materiales.
- Más ahorro de metal precioso.
- Material soporte: Normalmente E-Cu.
- Se fabrican partiendo de dos alambres mediante un proceso automático por medio de máquinas especiales. Normalmente el material soporte es un material económico (normalmente cobre) y sobre este va soldado el metal noble, que es la parte que establece contacto eléctrico en el aparato donde va montado.

Dimensiones	Rangos (mm)
d₁: diámetro de cabeza	2,0 ÷ 12,0
k: altura de cabeza	0,5 ÷ 3,0
l: longitud de espiga	0,8 ÷ 10,0
d₂: diámetro de espiga	0,9 ÷ 5,0
r₁: radio de la cabeza	1,5 ÷ 100
α: ángulo de la cabeza	0º ÷ 15º
S1: espesor de metal precioso	0,2 ÷ 1,5

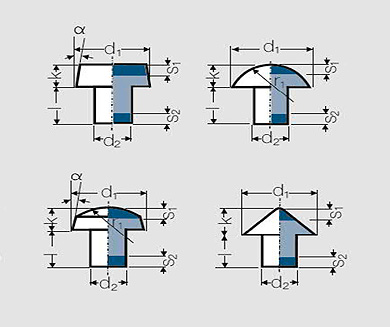

Contactos Trimetálicos

- Fabricados con tres materiales.
- Más ahorro de metal precioso en contactos de doble cabeza.
- Se fabrican partiendo de tres alambres mediante un proceso automático por medio de máquinas especiales. Normalmente el material soporte es un material económico (normalmente cobre) y sobre este, a ambos lados, va soldado el metal noble, que es la parte que establece contacto eléctrico en el aparato donde va montado.
- Este tipo de contactos se suele utilizar para reemplazarlo por un contacto macizo con el objetivo de abaratar el coste final, aunque el coste de fabricación es superior al de los contactos sólidos.

Dimensiones	Rangos (mm)
d₁: diámetro de cabeza	2,2 ÷ 6,0
k: altura de cabeza	0,6 ÷ 2,5
l: longitud de espiga	1,5 ÷ 5,0
d₂: diámetro de espiga	1,5 ÷ 3,0
r₁: radio de la cabeza	1,5 ÷ 100
α: ángulo de la cabeza	0º ÷ 15º
S1: espesor de metal precioso cabeza	0,25 ÷ 0,7
S2: espesor de metal precioso espiga	0,4 ÷ 2,0

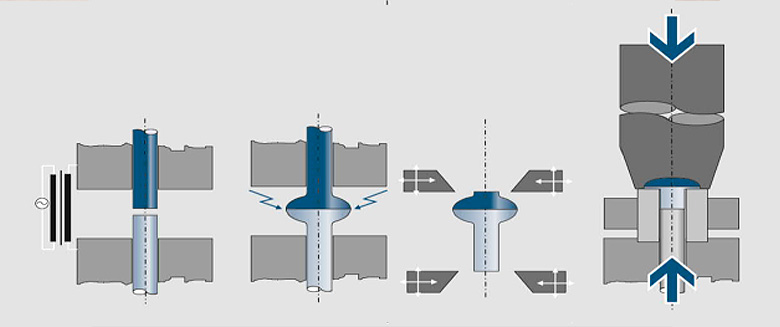

Proceso de Fabricación: Fases

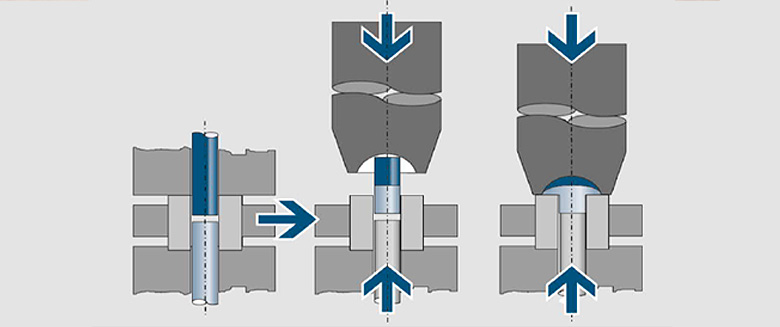

Fase 1: Fabricación del contacto:

1. Introducimos el hilo necesario.
2. Cortamos y transportamos el hilo al siguiente paso.
3. Preformamos el contacto.
4. Realizamos la forma final de la cabeza.
